二位五通电磁阀
产品型号:25JD
产品结构:直动式
产品压力:PN16
产品材质:铜
产品规格:DN15-DN50
声 明:
产品描述中所有文字、数据、图片仅供参考,实际型号由使用工况决定!如果您需要更详细了解【二位五通电磁阀】的相关信息或索取相关资料,请联系我们
二位五通电磁阀25JD用途:
二位五通电磁阀25JD用水管直接与压力缸连接固定,安装方便。若用液体为介质,可取自来水水源作动力,无需另设附加设备。二位五通电磁换向阀25JD经全国各自来水行业多年使用证明,它具有运行平稳无振动、换向灵敏经久耐用。是给排水事业实现现代化不可缺少的主要工具之一。
25JD二位五通电磁阀工作原理:
25JD二位五通电磁换向阀给稳压电控器和电磁换向阀分别接上电源和驱动压力源。当先导阀的电磁铁线圈不通电时,电磁换向阀的P孔和O1孔形成通路,O2孔和B孔形成通路。当需要换向时,操纵控制开关,使先导阀的电磁铁线圈通电。由于磁力作用,动铁芯被吸合,先导阀开通,驱动介质则由此输入压差式活塞的外腔,从而推动活塞往内运动,活塞即推动阀芯向内位移,使P孔和O2孔形成通路,O1孔和A孔形成通路,达到换向目的。反之,给先导阀的电磁铁线圈断电,磁力被消除,动铁芯靠复位弹簧的张力而下落,使先导阀关闭,活塞内腔的介质压力推动活塞向外位移,活塞即带动阀芯向外移动,使P孔和O1孔形成通路,达到换向目的。

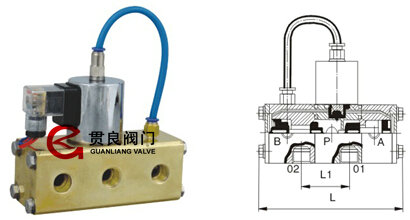

二位五通电磁阀
25JD
参数:
工作介质:清水
工作压力:0.2-1.6MPa
介质温度:<50
额定电压:AV220V DC24
线圈功耗:15W
阀体:黄铜
阀芯:不锈钢
密封圈:丁腈橡胶
25JD二位五通电磁阀特点:
二位五通电磁阀25JD主要用于控制各类型液(气)动阀门的启闭,能实现自动控制,远程控制和集中控制,是给排水行业广泛使用的专用换向阀。本阀主要由阀体、阀芯、压差式活塞、先导阀等组成,具有结构紧凑、换向灵活、工作可靠、无噪音、无污染等优点。该阀设有手动操纵手柄,工停电应急或调试时使用,手柄为竖直安装,当需要手动换向时,将手柄向左或向右移动90°即成通电工况。
