单作用和双作用气动执行器原理
时间:2017-04-14 12:03:06 来源:贯良自控阀门 点击:
0
次
随着阀门行业竞争越来越激烈,产品也是在不断的更新换代。贯良阀门公司所生产的
气动阀门
可分为:
气动球阀
,气动蝶阀,气动截止阀,气动闸阀,所以客户对产品的要求也是越来越挑剔。就拿气动执行器来说,它也分为单作用气动执行器和双作用气动执行器,那究竟单作用气动执行器和双作用气动执行器分别有哪些特点呢?

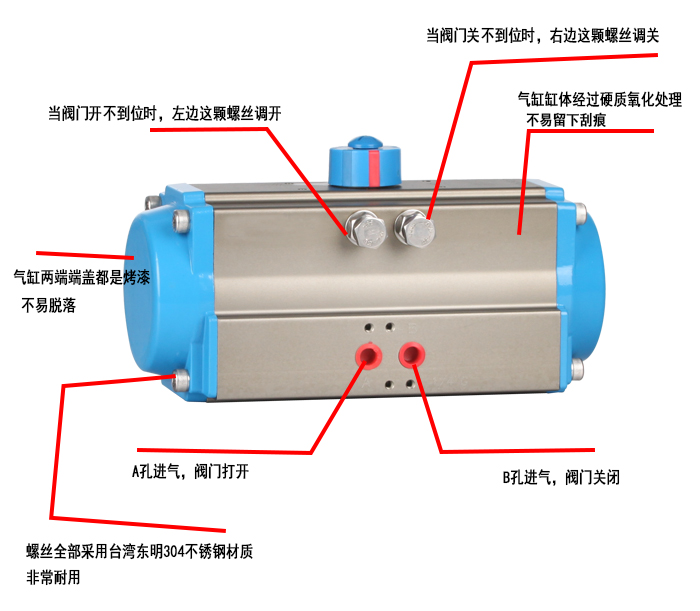

双作用气动执行器图
双作用气动执行器的特点:
1、开关动作都通过气源来驱动执行的,可以靠气体前后往返动作:通气开,通气关,断气保持原位;
2、双作用气动执行器指两腔可以分别输入压缩空气,实现双向运动的气缸。其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。此类气缸使用最为广泛。

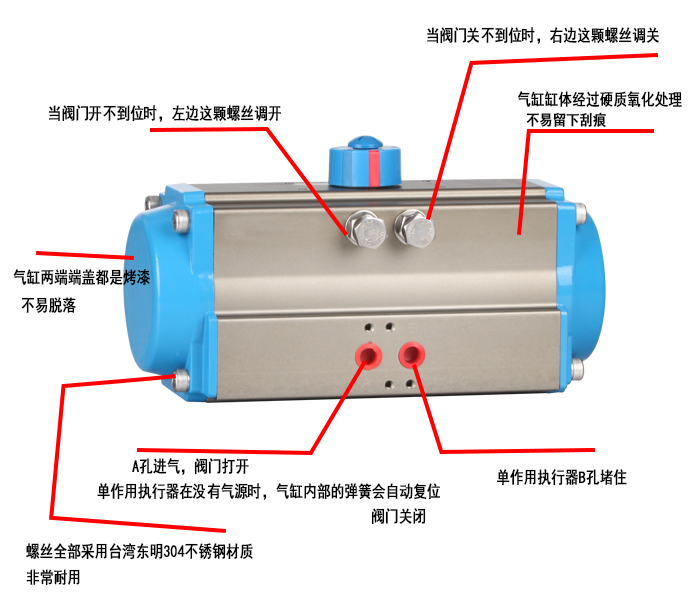

单作用气动执行器图
单作用气动执行器的特点:
1、单作用的开关动作只有开动作是气源驱动,关动作是弹簧复位的;单作用分常开型和常闭型:
常开型(通气关,断气开)
常闭型(通气开,断气关)
2、仅一端进(排)气,结构简单,耗气量小。
3、用弹簧力或膜片力等复位,压缩空气能量的一部分用于克服弹簧力或膜片张力,因而减小了活塞杆的输出力。
4、缸内安装弹簧、膜片等,一般行程较短;与相同体积的双作用气动执行器相比,有效行程小一些。
5、气缸复位弹簧、膜片的张力均随变形大小变化,因而活塞杆的输出力在行进过程中是变化的。
双作用气动执行器原理图
双作用执行器工作原理:
当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴即变为反向旋转)。

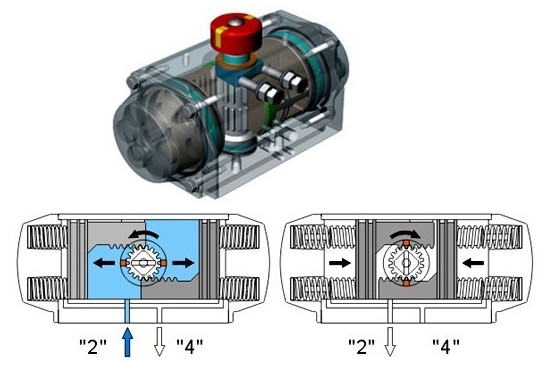

单作用气动执行器原理图
单作用执行器工作原理:
当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴即变为反向旋转)。
由以上各自的特点可以看出:双作用气动执行器阀开和阀关都需要压缩空气的推力来执行,也就是说在失气的情况下会保持在某一位置;而单作用气动执行器是属于自动复位型的,在失去持续气压后,在弹簧的张力作用下执行器将带动阀门回复到初设定位置。
