闸阀型号编制和结构种类划分
时间：2017-04-13 20:16:24 来源：贯良自控阀门 点击：0次
闸阀型号编制说明：
闸阀型号编制方式是根据闸阀的材质、压力、驱动方式进行细分。闸阀的型号关系着对闸阀产品的正确认识，选型的重要性，以及对工况用途安全性的保证，为提供服务质量，将产品细节细分化，避免成和其它企业的一样，请详细阅，避免选错型、下错单及提供的产品资料不详照成退换退货等问题的出现。为广大用户带来真正的简单便捷的服务。
闸阀型号规范表示：
闸阀型号表示方法是根据生产的产品，结合国际阀门型号标准组合而来的。如有疑问欢迎来电质询。对于定做和特殊产品型号另做选型。内容主要是针对闸阀的代号、附加要求、驱动、连接、结构、密封件、压力、材质等做组合细分说明。
闸阀型号是用符号与数字表示闸阀的结构与性能。
闸阀类型表示：Z；
闸阀附加代号：WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀；

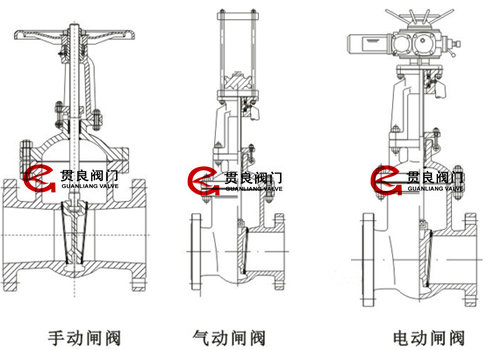

驱动方式表示：手动无代号、2-电液动、5-锥齿轮传动、6-气动、9-电动；
连接方式表示：1螺纹连接，4法兰连接，6焊接，7对夹式；
结构形式表示：0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板；
密封材料材料：W阀体直接加工、T合金、X橡胶、F氟塑料，H-Cr不锈钢，Y硬质合金、M蒙乃尔合金；
压力等级表示：PN1.0-32Mpa，10=1.0MPA表示压力为十公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力；
阀体材料表示：Z-灰铸铁、Q球墨铸铁，T合金，C碳钢、P不锈钢304，R不锈钢316，V铬钼钒钢。
举例WZ41H-150LB美标波纹管闸阀，W波纹管、Z闸阀、4法兰、1明杆楔式单闸板、H不锈钢、150LB磅级压力。
闸阀种类划分：
闸阀按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。闸阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。由于闸阀制造厂家新型产品不断增多，闸阀型号也不断增加，但是大部分闸阀制造厂家的闸阀型号编制方法还是依据国际阀门规范编制而成的。
相关产品：电动闸阀 气动闸阀
闸阀型号编制方式是根据闸阀的材质、压力、驱动方式进行细分。闸阀的型号关系着对闸阀产品的正确认识，选型的重要性，以及对工况用途安全性的保证，为提供服务质量，将产品细节细分化，避免成和其它企业的一样，请详细阅，避免选错型、下错单及提供的产品资料不详照成退换退货等问题的出现。为广大用户带来真正的简单便捷的服务。
闸阀型号规范表示：
闸阀型号表示方法是根据生产的产品，结合国际阀门型号标准组合而来的。如有疑问欢迎来电质询。对于定做和特殊产品型号另做选型。内容主要是针对闸阀的代号、附加要求、驱动、连接、结构、密封件、压力、材质等做组合细分说明。
闸阀型号是用符号与数字表示闸阀的结构与性能。
闸阀类型表示：Z；
闸阀附加代号：WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀；
驱动方式表示：手动无代号、2-电液动、5-锥齿轮传动、6-气动、9-电动；
连接方式表示：1螺纹连接，4法兰连接，6焊接，7对夹式；
结构形式表示：0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板；
密封材料材料：W阀体直接加工、T合金、X橡胶、F氟塑料，H-Cr不锈钢，Y硬质合金、M蒙乃尔合金；
压力等级表示：PN1.0-32Mpa，10=1.0MPA表示压力为十公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力；
阀体材料表示：Z-灰铸铁、Q球墨铸铁，T合金，C碳钢、P不锈钢304，R不锈钢316，V铬钼钒钢。
举例WZ41H-150LB美标波纹管闸阀，W波纹管、Z闸阀、4法兰、1明杆楔式单闸板、H不锈钢、150LB磅级压力。
闸阀种类划分：
闸阀按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。闸阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。由于闸阀制造厂家新型产品不断增多，闸阀型号也不断增加，但是大部分闸阀制造厂家的闸阀型号编制方法还是依据国际阀门规范编制而成的。
相关产品：电动闸阀 气动闸阀
