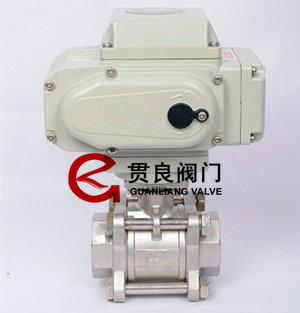

电动三片式球阀
- 产品型号：Q911F/H,Q961F/H
- 产品结构：浮动式
- 产品压力：PN16,PN25,PN40,PN64
- 产品材质：WCB,304,316
- 产品规格：DN10-DN100
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【电动三片式球阀】的相关信息或索取相关资料，请联系我们
电动三片式球阀概述：
电动三片式球阀Q911F/H由电动执行器与内螺纹三片式球阀组合而成，采用高平台连接结构，能与执行器完美结合，提高电动内螺纹三片式球阀的整体稳定性。电动内螺纹/焊接三片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启动轻松。阀杆采用有倒密封的下装式结构，阀腔异常升温时，阀杆才不会被冲出。三片式球阀连接形式另有对焊和承插焊，并均可带国际标准ISO支架平台和锁定装置。电动焊接三片式球阀Q961F/H维修时直接拆卸四只螺栓，阀体中间部分即可取出。电动三片式球阀适用于轻工机械体积小的空间窄的场合。
电动内螺纹三片式球阀原理：
电动内螺纹球阀Q911F/H主要有二片式与三片式两种阀体结构，有输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，以角行程输出的扭矩转动球体0～90°，完成启闭动作或调节动作。电动内螺纹球阀具有功能强、体积小、性能可靠、配套简单、流通能力发、特别适合介质是粘稠、含颗粒纤维性质的场合。目前电动螺纹球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
内螺纹/焊接电动三片式球阀参数：
电动三片式球阀Q911F/H由电动执行器与内螺纹三片式球阀组合而成，采用高平台连接结构，能与执行器完美结合，提高电动内螺纹三片式球阀的整体稳定性。电动内螺纹/焊接三片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启动轻松。阀杆采用有倒密封的下装式结构，阀腔异常升温时，阀杆才不会被冲出。三片式球阀连接形式另有对焊和承插焊，并均可带国际标准ISO支架平台和锁定装置。电动焊接三片式球阀Q961F/H维修时直接拆卸四只螺栓，阀体中间部分即可取出。电动三片式球阀适用于轻工机械体积小的空间窄的场合。
电动内螺纹三片式球阀原理：
电动内螺纹球阀Q911F/H主要有二片式与三片式两种阀体结构，有输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，以角行程输出的扭矩转动球体0～90°，完成启闭动作或调节动作。电动内螺纹球阀具有功能强、体积小、性能可靠、配套简单、流通能力发、特别适合介质是粘稠、含颗粒纤维性质的场合。目前电动螺纹球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
|
电动三片式焊接球阀Q961F/H特点： -可以采用对焊和承插焊两种方式连接。 -流通性好、品质优良、精巧美观、启闭力矩小、寿命长。 -球阀高平台结构、ISO5211连接标准、安装更加专业和方便。 -双向密封、介质任意流向、自动补偿、自洁功能、可适用纤。 -欧系精装、技术精湛、品质优良、密封可靠、替代进口。 -适用微小颗粒的悬浊液及粘性介质。 |
 |
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 阀体形式 | 三片式精铸阀体 | |||||||||
| 连接形式 | 螺纹式、焊接式 | |||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||
| 流量特性 | 近似快开型 | |||||||||
| 动作范围 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | |||||||||
| 基本误差 | ±1% | |||||||||
| 回差 | ±1% | |||||||||
| 死区 | ≤1%(可调) | |||||||||
| 可调范围 | 250：1 | |||||||||
| 配置执行机构 | 可配角行程电动执行机构 | |||||||||
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | |||||||||
