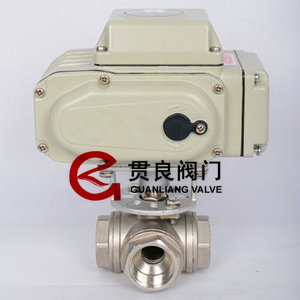

电动内螺纹三通球阀
- 产品型号：Q914F,Q915F
- 产品结构：L型,T型
- 产品压力：PN16,PN25,PN40,PN64
- 产品材质：WCB,304,316
- 产品规格：DN15-DN50
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【电动内螺纹三通球阀】的相关信息或索取相关资料，请联系我们
电动内螺纹三通球阀原理：
电动内螺纹三通球阀Q914F/Q915F采用回转式角行程电动执行器和内螺纹三通球阀组成，有两座和四座密封结构，通过电机带动齿轮减速机构，齿轮输出轴转作，带动球阀阀杆、阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。L型电动内螺纹三通球阀Q914F适用于介质的流向切换，能使相互垂直的两个通道联通。T型电动内螺纹三通球阀Q915F适用于介质的分流，合流或流向切换。任一通口均可用作入口而无泄漏，并可根据工况需要制成L型或T型通道。电动内螺纹三通球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。
内螺纹电动三通球阀订货说明：
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V。
2、介质类型：温度、压力。
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型。
4、智能调节型：输入信号：4-20mA，1-5V，0-10V；
输出信号：4-20mA，1-5V，0-10V。
电动三通内螺纹球阀参数：
电动内螺纹三通球阀Q914F/Q915F采用回转式角行程电动执行器和内螺纹三通球阀组成，有两座和四座密封结构，通过电机带动齿轮减速机构，齿轮输出轴转作，带动球阀阀杆、阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。L型电动内螺纹三通球阀Q914F适用于介质的流向切换，能使相互垂直的两个通道联通。T型电动内螺纹三通球阀Q915F适用于介质的分流，合流或流向切换。任一通口均可用作入口而无泄漏，并可根据工况需要制成L型或T型通道。电动内螺纹三通球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。
|
Q914F/Q915F电动内螺纹三通球阀特点： 1、流体阻力小、球阀在阀门产品中流阻较小，即使是缩径，其流阻很小。 2、使用方便，现场接通电源即可操作阀门开关动作，实现L型，T型流向切换。 3、阀门密封性能好，能实现双向密封，零泄漏。 4、阀杆密封可靠，采用双碟形弹簧自动压紧填料设计，密封寿命长。 5、下装式阀杆和阀杆头部凸阶防止阀杆受压力喷出，确保安全。 6、螺纹连接，外形小巧，重量轻，节约安装空间，维护方便。 7、与电动执行器连接接口按照国际标准ISO5211设计，安装维护方便。 |
 |
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V。
2、介质类型：温度、压力。
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型。
4、智能调节型：输入信号：4-20mA，1-5V，0-10V；
输出信号：4-20mA，1-5V，0-10V。
电动三通内螺纹球阀参数：
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 阀体形式 | 三段式分体式阀体 | |||||||||
| 连接形式 | 螺纹式、焊接式 | |||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||
| 动作范围 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | |||||||||
| 基本误差 | ±1% | |||||||||
| 回差 | ±1% | |||||||||
| 死区 | ≤1%(可调) | |||||||||
| 可调范围 | 250：1 | |||||||||
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | |||||||||
