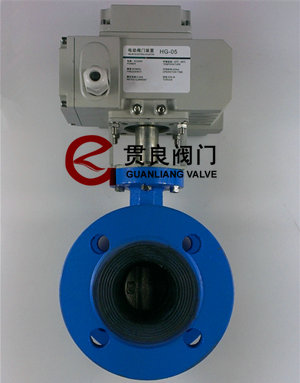

电动中线蝶阀
- 产品型号：D941X
- 产品结构：中线式
- 产品压力：PN10,PN16
- 产品材质：WCB,304,316
- 产品规格：DN50-DN1200
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【电动中线蝶阀】的相关信息或索取相关资料，请联系我们
电动中线蝶阀概述：
D941X电动法兰软密封蝶阀由电动执行器和法兰中线软密封蝶阀组成。电动软密封蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封。在电动中线蝶阀的技术应用中，其密封形式多采用中线密封结构，密封材料为橡胶、聚四氟乙烯等。密封的两侧一侧是金属材料，另一侧是有弹性的非金属材料的被称为“软密封”。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。
电动法兰软密封蝶阀参数：
D941X电动法兰软密封蝶阀由电动执行器和法兰中线软密封蝶阀组成。电动软密封蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封。在电动中线蝶阀的技术应用中，其密封形式多采用中线密封结构，密封材料为橡胶、聚四氟乙烯等。密封的两侧一侧是金属材料，另一侧是有弹性的非金属材料的被称为“软密封”。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。
|
电动中线软密封蝶阀D941X特点： 1、法兰连接，安装可靠，蝶板中线结构，流阻小。 2、阀座密封圈采用橡胶材料，密封性好。 3、电动开关控制，使用方便，有反馈信号输出。 4、调节型执行器输入输出4-20MA信号，使用方便。 5、设计新颖、合理、结构独特，重量轻，启闭迅速。 6、操力矩小，操作方便，省力灵巧。 7、可以任何位置安装，维修方便。 8、密封件可以更换，密封性能可靠达到双向密封零泄漏。 9、密封材料耐老化、耐腐蚀，使用寿命长等特点。 |
 |
电动法兰软密封蝶阀参数：
| 型号 | D941X-10，D941X-16，D941X-10C，D941X-16C，D941X-10P，D941X-16P |
|---|---|
| 公称通径 | DN20～1000mm |
| 公称压力 | PN0.6 、1.0、1.6 MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 整体式 |
| 压盖型式 | 压板压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
