电动对夹硬密封蝶阀
- 产品型号：D973H,D973W
- 产品结构：三偏心
- 产品压力：PN16,PN25,PN40
- 产品材质：WCB,304,316
- 产品规格：DN50-DN1200
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【电动对夹硬密封蝶阀】的相关信息或索取相关资料，请联系我们
电动对夹式硬密封蝶阀概述：

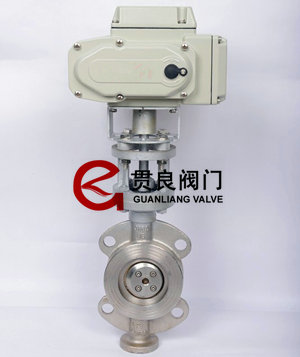

D973H/W电动对夹式硬密封蝶阀由电动执行器和三偏心多层次金属硬密封蝶阀组成，耐磨损和高温，最高可达到零泄漏，双向密封功能性能极好。通过电机带动齿轮减速机构，齿轮输出轴转作，带动蝶阀阀杆、阀板转动，实现阀门开关动作。具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。既可作切断介质用，又可作调节介质的流量用。阀体可选用不同材料的零件，配用不同材料的密封圈，具有良好的耐腐蚀性，使用寿命长，可适应不同的介质和工况，使成本与性能达到最佳效果。
电动硬密封蝶阀工作原理：
对夹式电动硬密封蝶阀D973H/W几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比最高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。硬密封电动蝶阀金属密封三偏心蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。
对夹硬密封电动蝶阀D973H/W参数：
电动硬密封蝶阀设计标准：
D973H/W电动对夹式硬密封蝶阀由电动执行器和三偏心多层次金属硬密封蝶阀组成，耐磨损和高温，最高可达到零泄漏，双向密封功能性能极好。通过电机带动齿轮减速机构，齿轮输出轴转作，带动蝶阀阀杆、阀板转动，实现阀门开关动作。具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。既可作切断介质用，又可作调节介质的流量用。阀体可选用不同材料的零件，配用不同材料的密封圈，具有良好的耐腐蚀性，使用寿命长，可适应不同的介质和工况，使成本与性能达到最佳效果。
电动硬密封蝶阀工作原理：
对夹式电动硬密封蝶阀D973H/W几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比最高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。硬密封电动蝶阀金属密封三偏心蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。
|
电动对夹式硬密封蝶阀D973H/W特点： 1、蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。 2、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。 3、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点。 4、具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。 5、大口径蝶板采用绗架结构，强度高，过流面积大，流阻小。 6、蝶阀具有双向密封功能，安装时不受介质流向的限制，可在任何方向安装。 7、电动控制，使用方便，接通电源和控制线即可以使用。 |
 |
| 公称通径DN(mm) | 50～1200 |
|---|---|
| 公称压力 | PN0.6、1.6、2.5MPa |
| 连接形式 | 对夹式 |
| 阀板形式 | 三偏心 |
| 电动对夹蝶阀 | D973H-16C，D973H-25C，D973W-16P/R，D973W-25P/R |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
| 基本误差 | ±2.5% |
| 回差 | ±2.5% |
| 死区 | 1% (可调) |
| 可调范围 | 50:1 |
| 配置执行机构 | 可配角行程电动执行机构 |
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
电动硬密封蝶阀设计标准：
| 设计标准 | GB/T2238-1989 |
|---|---|
| 法兰连接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 结构长度 | GB/T12221-1989 |
| 压力试验 | GB/T13927-2000；JB/T9092-1999 |
