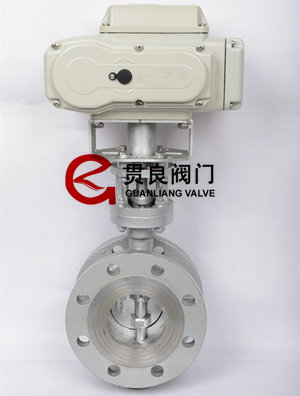

电动调节蝶阀
- 产品型号：D943H,D943W
- 产品结构：三偏心
- 产品压力：PN16,PN25,PN40
- 产品材质：WCB,304,316
- 产品规格：DN50-DN2000
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【电动调节蝶阀】的相关信息或索取相关资料，请联系我们
电动调节蝶阀概述：
电动调节硬密封蝶阀D943H/W密封面材料采用金属硬密封三偏心结构，耐高温，耐磨损，蝶板开关过程中与阀座摩擦很小，大大提高了密封面使用寿命，可用于蒸汽等高温介质。电动硬密封调节蝶阀D943H/W采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三偏心接触。调节型电动法兰硬密封蝶阀解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。
电动调节蝶阀工作原理：
电动调节硬密封三偏心蝶阀D943H/W而且只需旋转90°即可快速开启和关闭，开启力矩小，灵活方便，体积小，重量轻特性。调节型电动法兰硬密封蝶阀是工业自动化控制领域中的重要执行单元。电动调节法兰硬密封蝶阀是以电源作为动力，接收工业自动化控制或计算机系统预设的参数值4～20mA信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整，以实现与执行机构配套的阀门或其他装置开度的精确定位。电动调节蝶阀主要适用于各种工业自动化生产的管道流量、压力、温度的控制。
电动调节硬密封蝶阀性能指标：
电动硬密封蝶阀零件材料：
电动调节硬密封蝶阀D943H/W密封面材料采用金属硬密封三偏心结构，耐高温，耐磨损，蝶板开关过程中与阀座摩擦很小，大大提高了密封面使用寿命，可用于蒸汽等高温介质。电动硬密封调节蝶阀D943H/W采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三偏心接触。调节型电动法兰硬密封蝶阀解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。
电动调节蝶阀工作原理：
电动调节硬密封三偏心蝶阀D943H/W而且只需旋转90°即可快速开启和关闭，开启力矩小，灵活方便，体积小，重量轻特性。调节型电动法兰硬密封蝶阀是工业自动化控制领域中的重要执行单元。电动调节法兰硬密封蝶阀是以电源作为动力，接收工业自动化控制或计算机系统预设的参数值4～20mA信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整，以实现与执行机构配套的阀门或其他装置开度的精确定位。电动调节蝶阀主要适用于各种工业自动化生产的管道流量、压力、温度的控制。
|
电动调节蝶阀D943H/W特点： 1、三偏心、重量轻、操作灵活、便于安装、维修。 2、密封性能优良可靠、零泄漏，使用寿命长。 3、流量特性趋于直线，调节性能最优。 4、结构简单，开关迅速，90°旋转启闭。 5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。 6、电动执行器驱动蝶板转动，使用方便。 7、配装电动调节型执行器，便于调节流量控制。 |
 |
| 公称通径DN(mm) | DN50～2000 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
电动硬密封蝶阀零件材料：
| 零件名称 | 材料名称 |
|---|---|
| 型号 | D943H-16C，D943H-25C，D943W-16P/R，D943W-25P/R |
| 蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 | 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | 聚四氟乙烯、柔性石墨 |
